저희집 안방등 스위치를 교체해야 했습니다

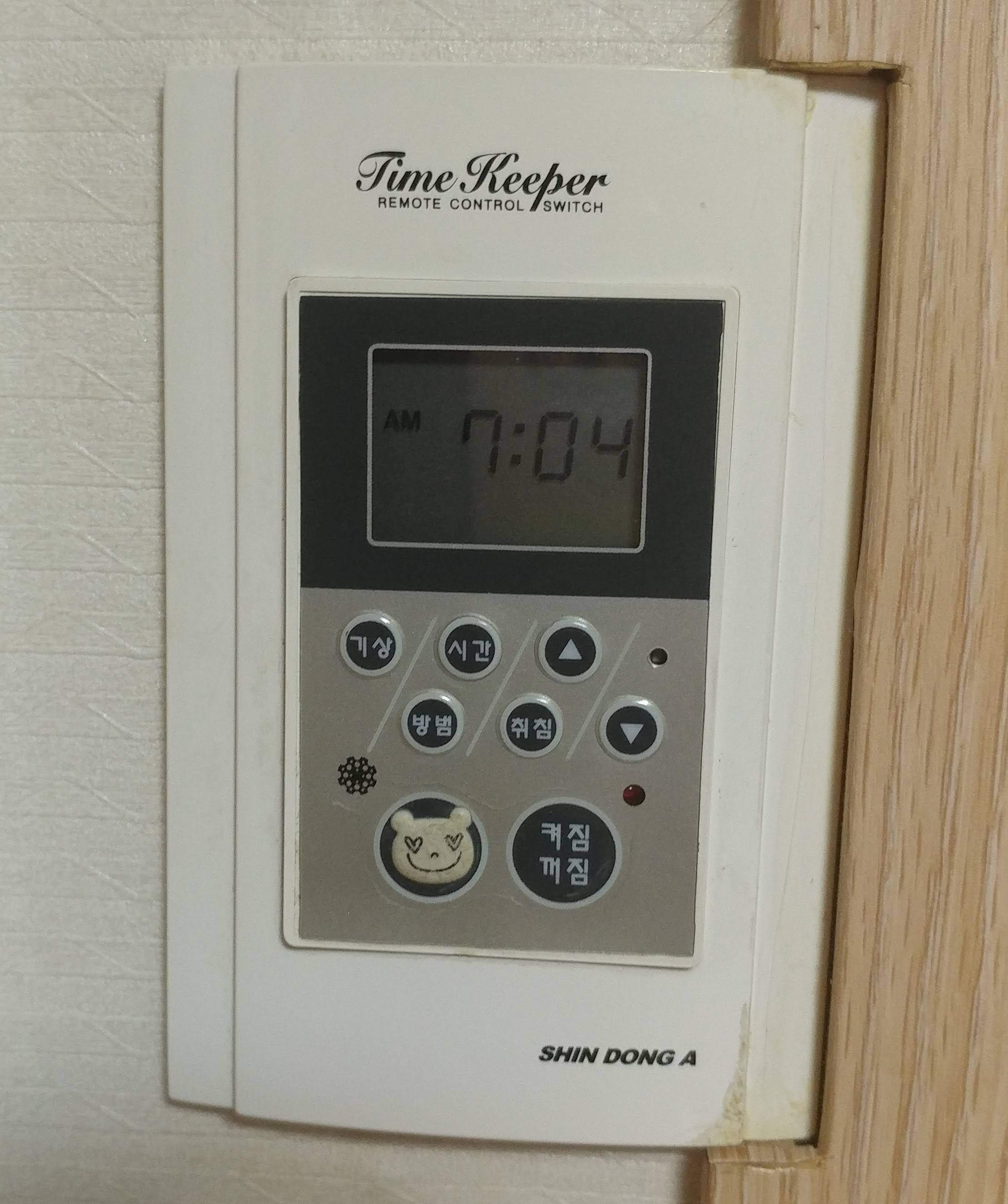

안방등 스위치는 화장대 램프도 연결된 2구짜리로, 일반 스위치가 아니고 회로식 스위치 = 전자식 스위치입니다







"이런 거 교체할라믄 사람 불러야 되는데..."







2018. 06. 안방 벽의 전자식 스위치 접촉불량









교체할까 하다가 귀차니즘이 심하게 몰려 왔었죠

리모콘으로 전등 온오프를 합니다









2020. 08. 리모콘 사망.

리모콘 버튼이 작동하지 않아 배터리를 교체했으나 새 배터리에도 리모콘 버튼은 아무 반응이 없음.







안방등을 켤 수 있는 방법이 없는 상태입니다.

스위치 교체 각입니다

전기철물점 아저씨를 부를 때인가

내가 나서야 할 때인가







유투브 전기기사 분들이 올려놓은 벽 2구 스위치 교체 영상 3편을 통해 학습을 완료합니다.

할 수 있겠다! 확신이 섭니다.







ㅁㅁㅁ 벽 2구 스위치 교체 작업 후기 ㅁㅁㅁ

* 전자식 회로식 스위치를 일반 스위치로 바꾸기







교체할 스위치를 구입합니다 일반 스위치로 바꿉니다



전자식에서 전자식, 회로식에서 회로식으로 스위치를 바꿀 수도 있지만 그냥 일반 스위치로 바꾸기로 했습니다.

1) 전자식 스위치는 구하기도, 작업하기도 번거로울 거 같아서
2) 일반 스위치에 비해 전자식 스위치가 많이 비싸서

3) 일반 스위치가 사용하기도 편리해서

이번 기회에 일반 스위치로 바꾸기로 결정했습니다.







형광등 스위치 같은 걸 구입할 때는 배송비가 더 나오기 때문에 인터넷 쇼핑은 아니죠

최근 이용하고 있는 다이소 갔습니다 재단장 오픈 준비로 문을 닫았군요 ;;;

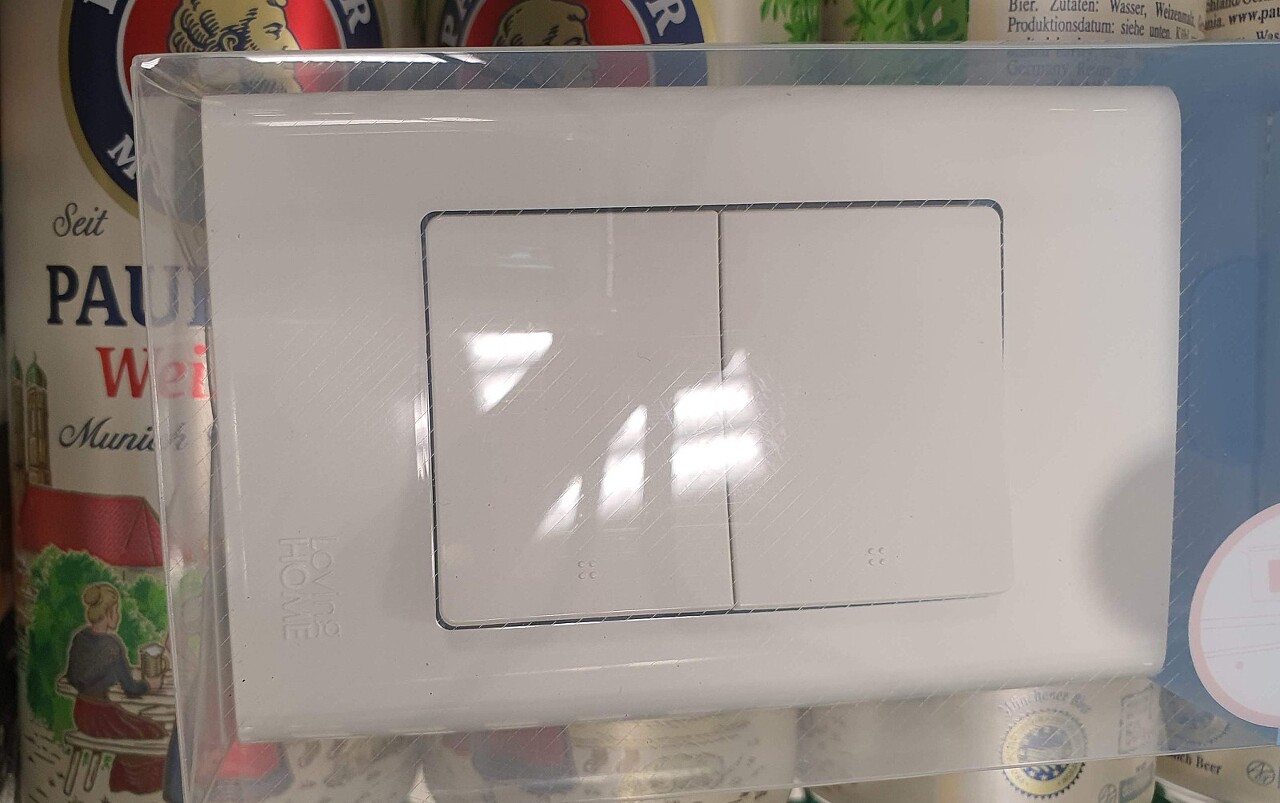

이마트에서 거금 3300원을 들여 구입한 2구 스위치입니다 배경은 무시해 주십시오

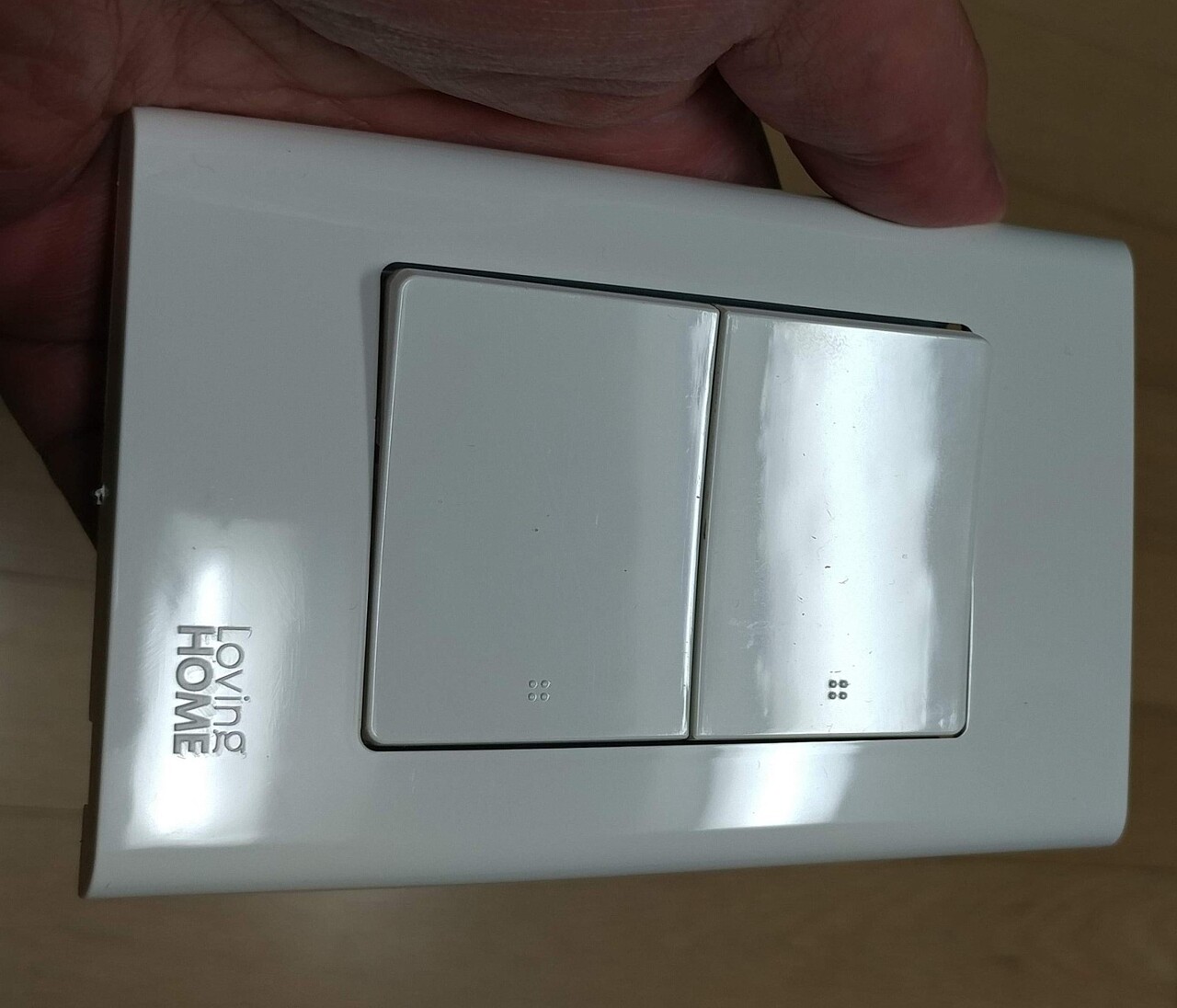

스위치를 제품 박스에서 꺼내 봅니다 단단하고 깔끔하군요 촉지 돌기도 있고요









2구 스위치 구성품을 확인합니다 전원 점프선만 있습니다 벽 고정 볼트는 없군요 = 원가절감?











전원 점프선을 꼽아 봅니다 딸깍 소리가 날 때까지 눌러줘야죠









전원 점프선을 탈거해 봅니다 (-)자 드라이버로 꼭 누르면서 탈거합니다 잘 되는군요









스위치 커버를 탈거하면 위아래 헷갈릴까봐 위쪽에 화살표도 있고 UP이라고 써 있습니다









작업을 시작해야죠 준비물을 확인합니다 혹시 모를 상황이 발생할 경우 절연을 위해 라텍스 장갑을 준비했습니다









폐기할 스위치를 탈거해야죠 아래 쪽에 보면 (-)자 드라이버가 들어갈 홈이 있습니다 드라이버 끝을 넣고 지렛대처럼 제끼고 탈거합니다









스위치 커버를 탈거했으니 스위치 박스를 탈거해야죠 위아래 나사 두개를 풀면 됩니다 예상 밖으로 긴 나사일 수도 있습니다 집에서 쉬고 있는 전동 드라이버를 사용해야 하는 건데 ;;;









탈거한 스위치 고정 나사입니다 개깁니다 개긴다는 말이 아니구요 ㅎㅎ

구입한 신품 스위치 구성품에 고정 나사가 없으므로 재활용해야 합니다









벽의 전원 차단기를 내립니다 차단기를 내리지 않아도 안방등은 안 들어오죠 ;;;









스위치 박스를 벽에서 살살 잡아당겨 꺼냅니다 저 속은 몇 년 만에 빛을 보는 것인지... 앞으로 또 빛을 볼 일은 없겠지만 ㅎㅎ









전자식 스위치 박스이므로 전선이 꼽혀 있는 상황과 회로도를 확인합니다









가운데 빨강이 전원선이군요 빨간선 줄까 까만선 줄까

화장대 램프와 안방등, 2개가 물린 스위치입니다

스위치 박스 면에 숫자로 구분해 두었네요 역시!!!

안방등 = 1 그리고 화장대 램프 = 2 로 강력 추정합니다









폐기할 스위치 후면에서 전선을 탈거합니다

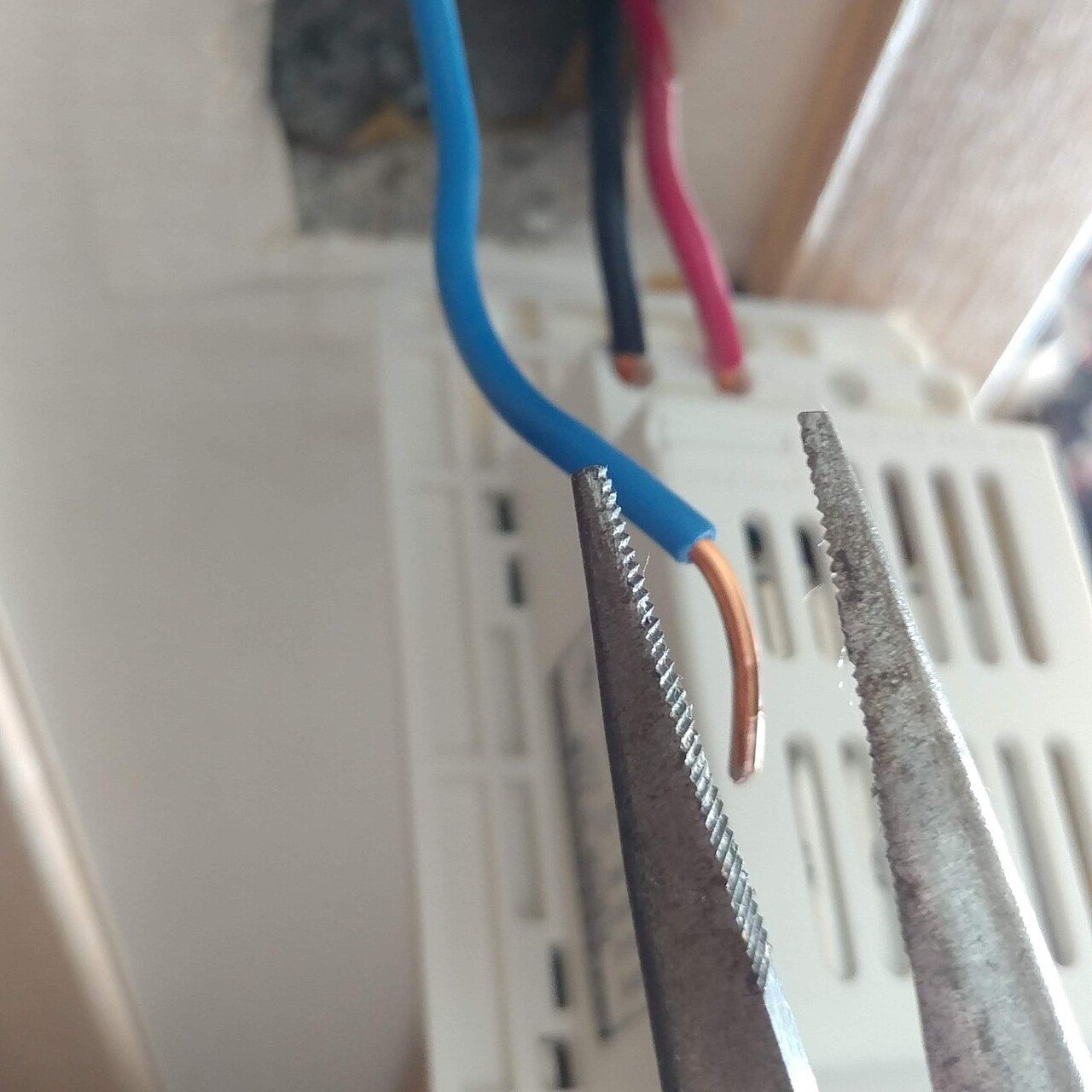

새로운 스위치 후면에 꼽아야 하므로 삐딱한 전선 끝을 바로잡아 줍니다

준비물에 없었던 롱 노우즈 플라이어를 꺼내 왔습니다









탈거된 전자식 스위치

하얀 곰돌이는 어둠 속에서 촉지하기 위해 붙여둔 스티커입니다









이제

분해는 조립의 역순 ㅎㅎ

조립은 분해의 역순 ㅎㅎ

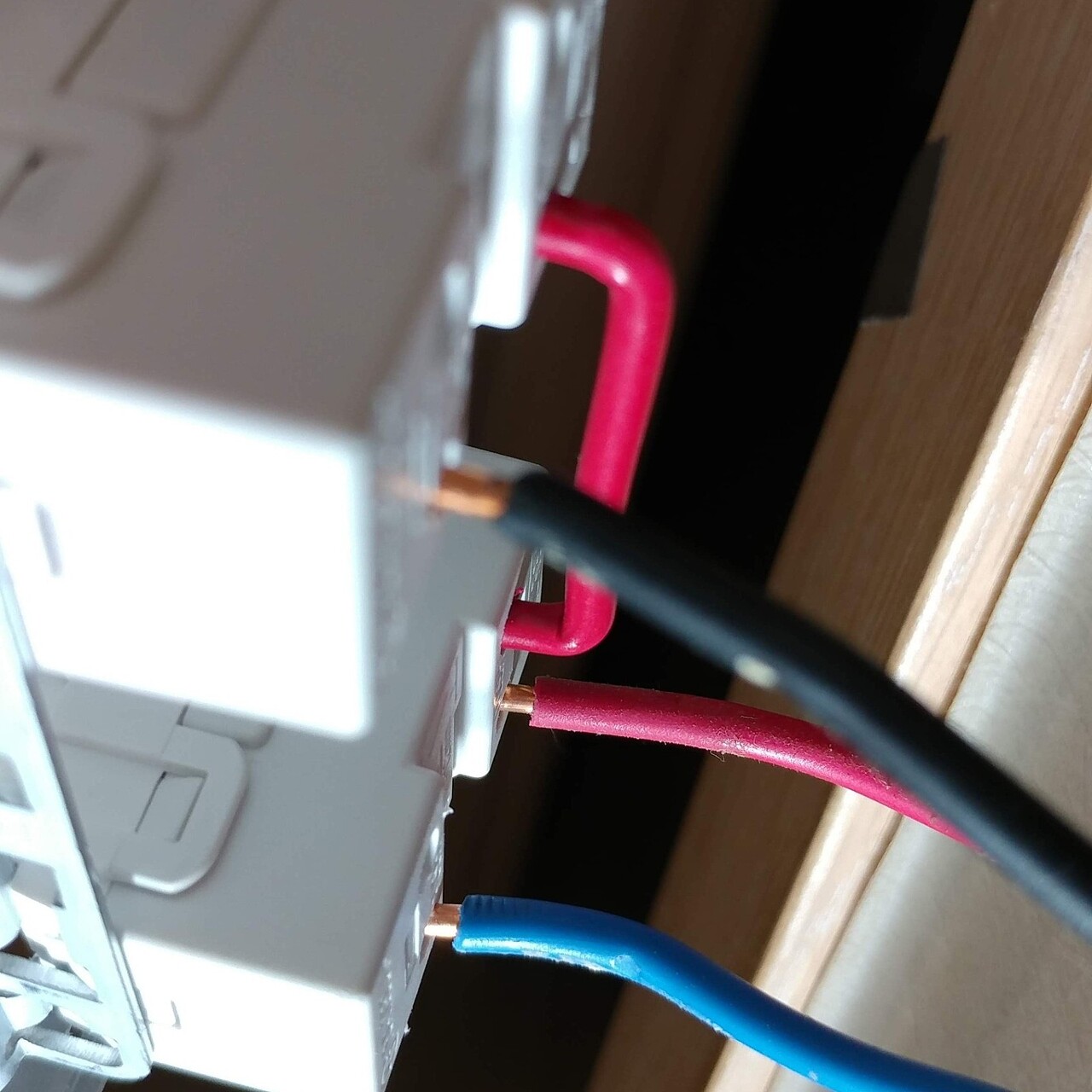

새 스위치 뒷면에 전원선을 꼽습니다

전원선을 연결하는 쪽에 점프선을 꼽아 주고요

안방등 (램프 1)과 화장대 램프 2 전선도 각각 꼽아줍니다









벽에 스위치 박스를 고정하기 전에 시험을 해봐야죠

차단기를 올리고 스위치를 눌러 켜봅니다



뭐, 잘 들어오는군요 안 켜질 이유가 없잖아

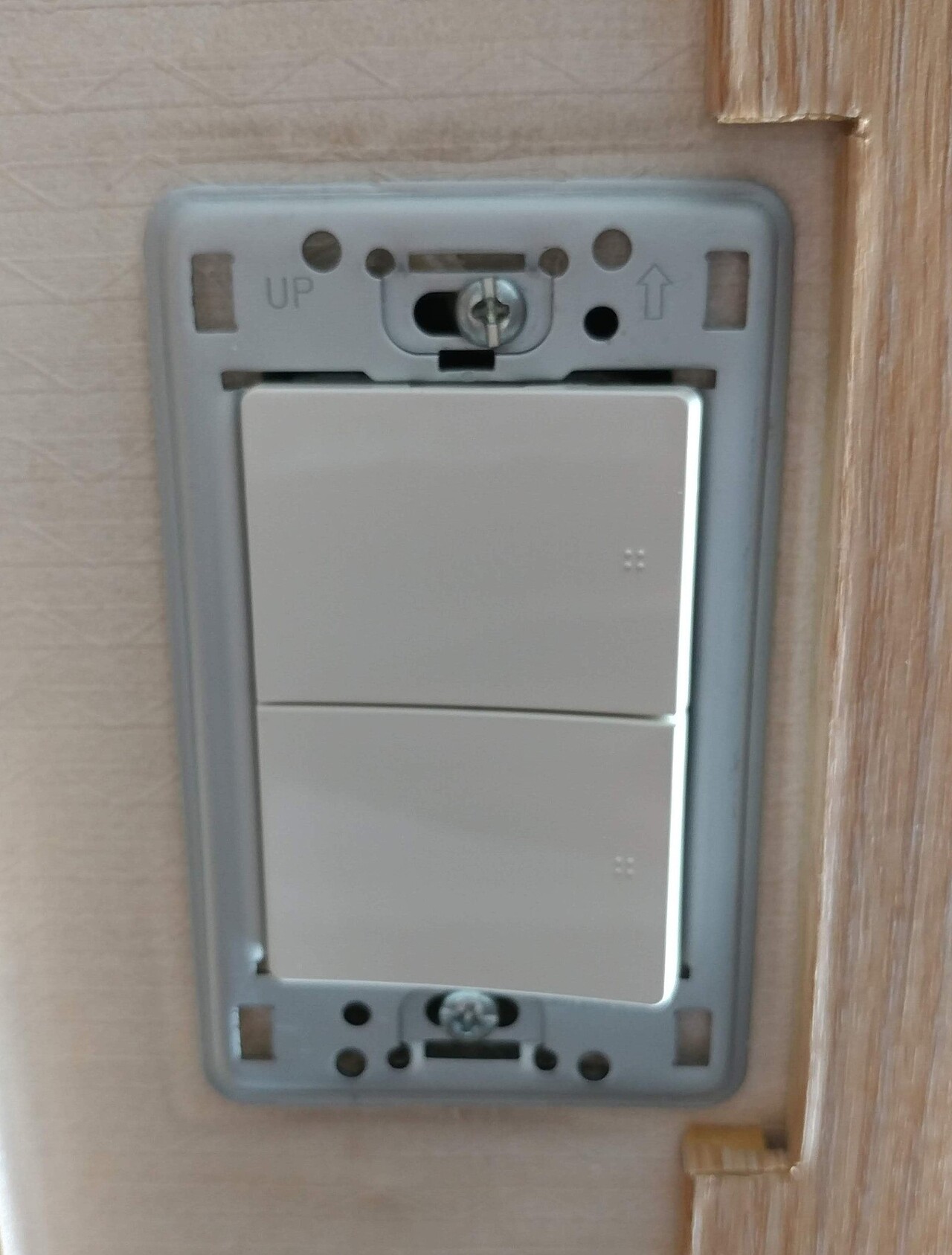

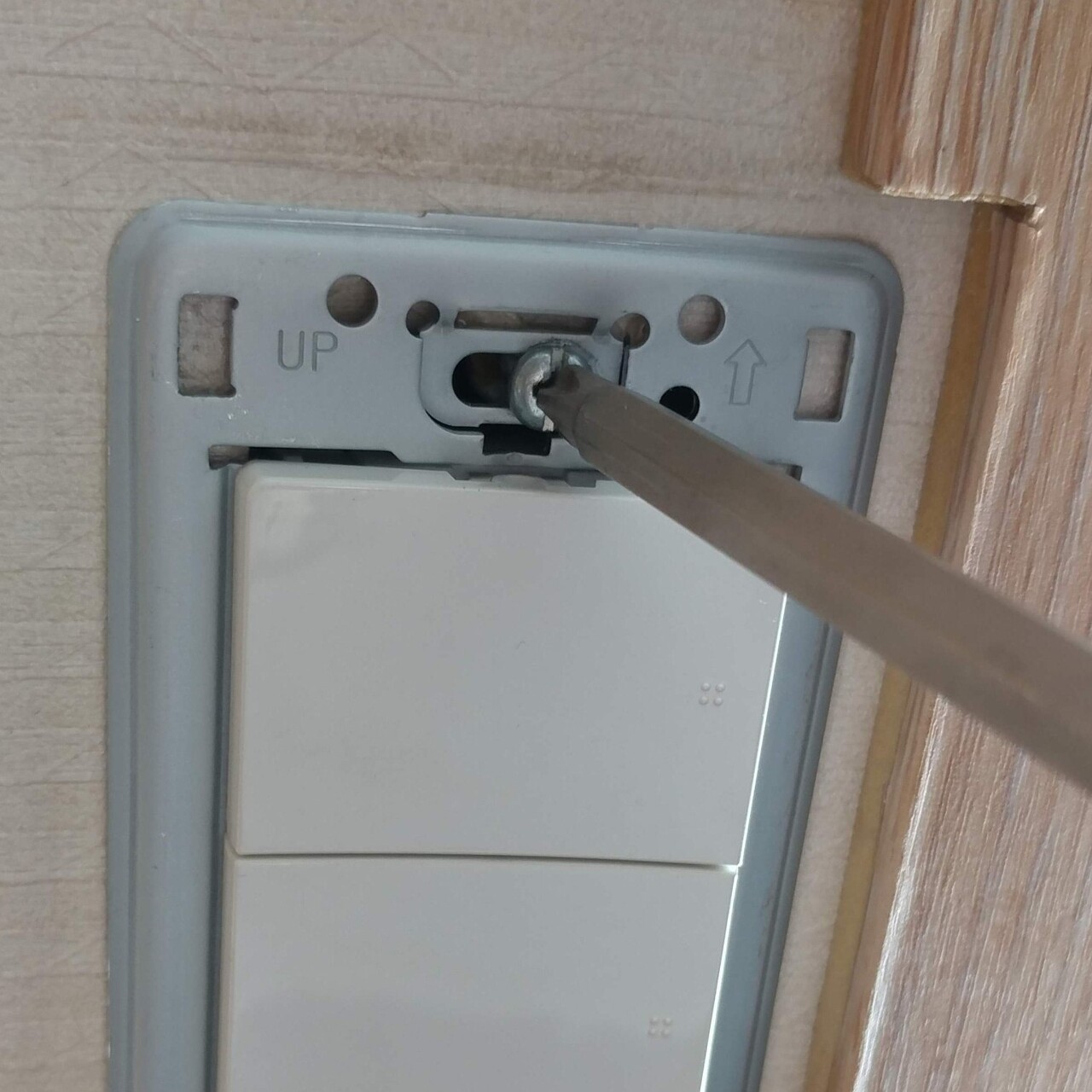

스위치를 벽에 고정해야죠

다 박지 말고 일단 어느 정도 박아서 위치를 잡아줍니다









스위치 커버를 대보고 (몰딩 때문에 자리가 빡셉니다)

고정 위치를 잡습니다









고정나사를 마저 박아서 완전히 고정합니다









스위치 커버를 체결합니다

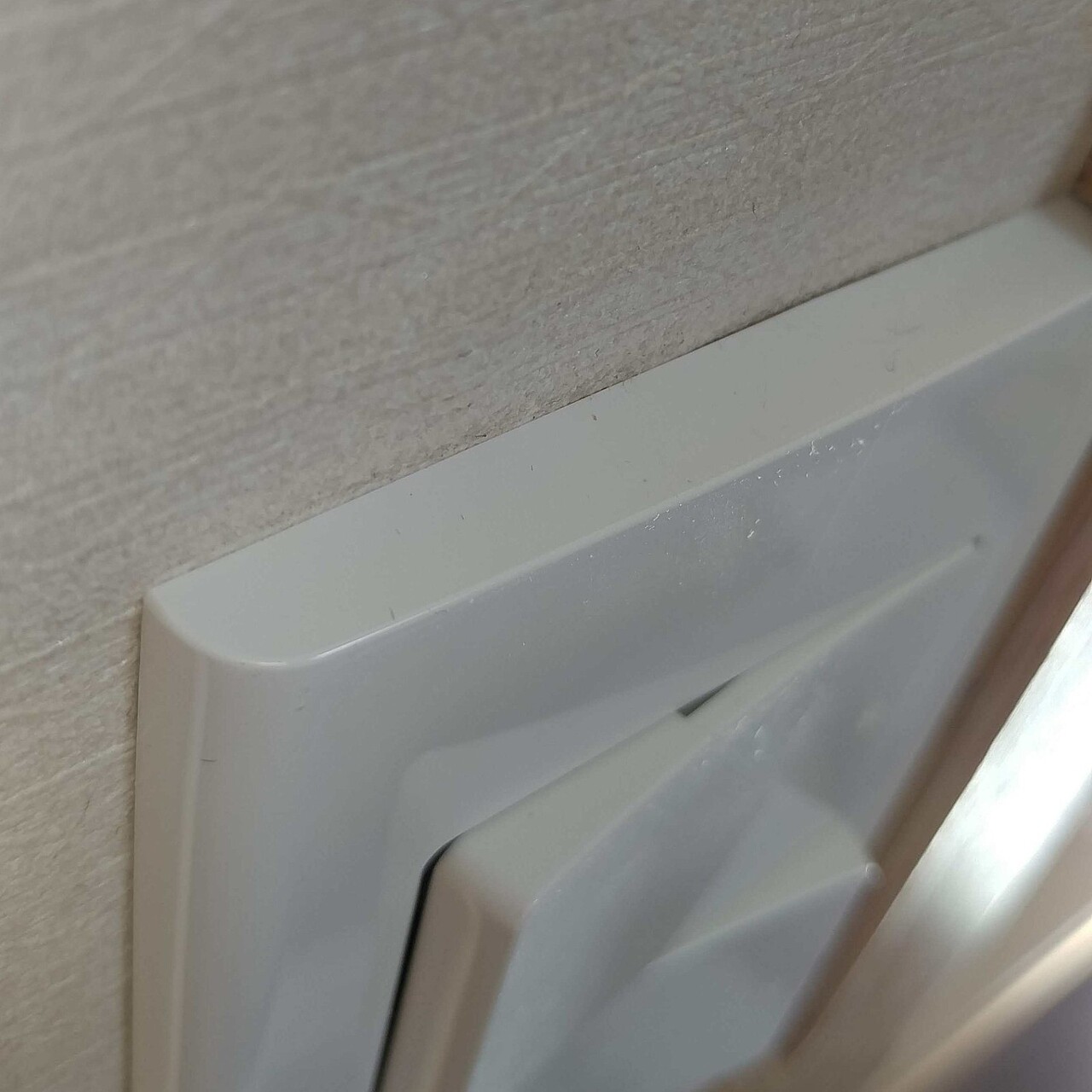

벽과 틈이 없군요 역시 빈틈이 없어야 ㅎㅎ









작업 완료!









스위치야, 이제 니가 갈 곳은... 어딘지 알지?









준비물 : 2구 스위치 (3300원)

몇가지 연장 (본문 사진 참조)

작업시간 : 25분

작업 난이도 : 중

* 유투브 전기기사님들이 올린 동영상으로 학습과 숙지가 필요하다







오늘 동네 전기철물점에 전화해서 견적을 확인해 봐야겠습니다

얼마짜리 작업인지 알아야 마음의 평화가 극대화되니깐요







이렇게 또 돈이 좀 굳네요 ㅎㅎ
